配網自動化是將自動化設備、思想和管理應用在配電網絡中。
配電網絡類似人體血管末節，其電網結構復雜，地形千變?nèi)f化。大多數配電網絡需要在城區內進行部署供電，近年來，隨著城鎮化建設腳步的加快，城市人口集中，城市向外擴張速度加快，城區電網了出現用電負荷大、用電密度高的特點。為適應社會發展，城區配網線路結構必須隨著用電狀況的改變而更換，能否適應時代發展特點，準確快速掌握用電情況，為廣大用戶提供高質量、穩定電能是供電企業新的挑戰。
配網自動化是順應時代的大趨勢，其建設的目的是通過自動化終端、后臺主站、引用操作平臺等的建立，對配電網絡關鍵節點的電流、電壓進行實時監控，并可以對相關設備進行操作。配網自動化能夠達到釋放勞動力，提高故障判定效率，減少故障停電損失的目的。
配網自動化能夠讓平時需要多年實際經驗的工作變得去經驗化、科學化，尤其是故障判定方面減少了人為經驗的干預。

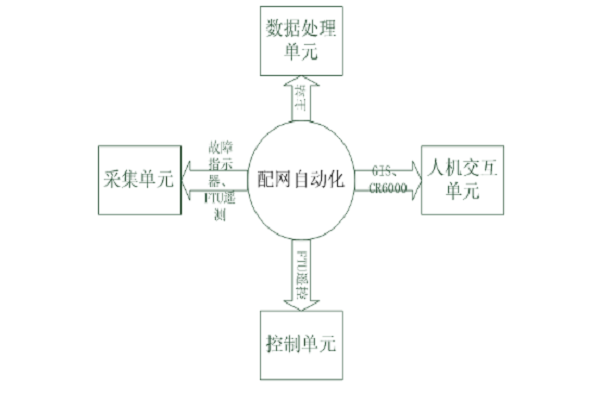

簡單將咸陽地區配網自動化分為：采集單元、控制單元、數據處理單元、人機交互單元。其關系圖如下所示:
采集單元：即故障指示器、FTU遙測功能等，完成配電網絡中變電站母線出線以及分支線關鍵節點的電流、電壓、功率數據的采集。
控制單元：通過軟件完成對終端智能設備FTU的遠方“分”“合”閘控制。
數據處理單元：在主站中完成數據處理功能，建立防火墻、路由器、交換機、相關服務器。建立主站數據庫，并根據需要將相關數據發送至下屬配網工作站。
人機交互單元：該功能主要體現在配網工作站中，具體有CR6000軟件，GIS地理信息軟件等。其中CR6000可以實現對實際線路故障情況的推圖、報警，記錄智能終端的實時數據，建立工作站數據庫，完成遠方遙控“分”“合”閘控制。GIS地理信息軟件完成實際線路走徑采樣，對智能終端位置進行核對。
作為集團公司配網自動化試點單位并獲得成功的三原縣供電分公司，近期正在組建配網自動化班，市公司將對自動化班進行相關業務培訓，并組織故障指示器、FTU等廠商對自動化班成員進行運行與維護的培訓。作為自動化設備正常運行的后勤保障，應該對廠商設備出現的各類故障進行掌握，比如操作FTU時預選不上、預選延時較長；FTU執行命令下達后，智能開關不能完成“分”“合”動作變位。對分類的故障進行初步判斷，比如FTU預選不上、延時較長是其通信模塊或者主站通信影響。FTU執行命令下達后，智能開關的拒動，則是開關本身機構問題。自動化班應該對常見設備進行備品、備件，對其功能模塊進行分析整理。當使用中的設備出現故障時，可用相關備品、備件進行更換，逐漸實現擺脫維護依賴廠商的情況，為實現配網自動化夯實基礎。
