伴隨新能源產業發展和成熟，儲能早已成為行業熱點。不僅是新能源汽車，包括未來的移動智能和萬物互聯都離不開移動能源的支撐。毫無疑問，小到手機、充電寶，大到汽車、火車、微電網等，電池作為能量的載體，將為移動和便攜提供諸多可能。
我們認識電池儲能的特性及應用，大多從UPS開始。UPS(uninterrupted power supply)即不間斷電源，可在電網斷電或供電不穩定情況下，為醫療、數據中心等對供電質量有特殊性要求的網絡系統，提供穩定的電源保障。目前，市場上應用的UPS主要分為以下幾種：
1.后備式UPS：市電輸入正常時，UPS 將市電穩壓后供應給負載使用；當市電輸入超出正常范圍（如市電中斷或頻率異常），UPS立即將蓄電池的直流電能轉換成交流電能，向負載逆變供電。
2.在線互動式UPS：市電輸入正常時，由市電為負載供電；當市電電壓或頻率異常時，由UPS穩壓電路穩壓輸出為負載供電；當市電掉電時，則由蓄電池逆變?yōu)樨?fù)載供電
3.在線式UPS：市電正常時，市電經整流電路得到直流電壓，再逆變輸出為負載供電；市電掉電情況下，則由蓄電池逆變輸出交流電為負載供電

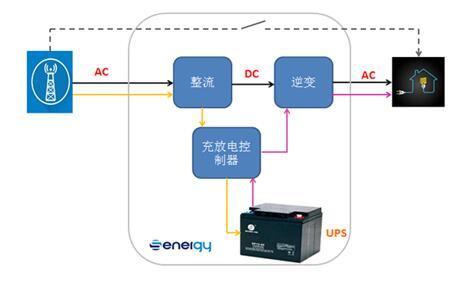

UPS結構原理框架圖：
近幾年，收電池價格下降以及光伏上網補貼下調等因素影響，儲能逆變器迎來大規模發展?？梢哉f，儲能逆變器與UPS不分家，這也是為什么目前市場上光伏逆變器廠家大多擁有UPS研發背景的原因所在。通過以上結構原理框架圖不難發現，UPS變換過程為AC-DC-AC，而儲能逆變器則是DC-AC轉換。這里，我們不妨以廣泛應用的hybrid inverter-混合逆變器為例進行剖析。

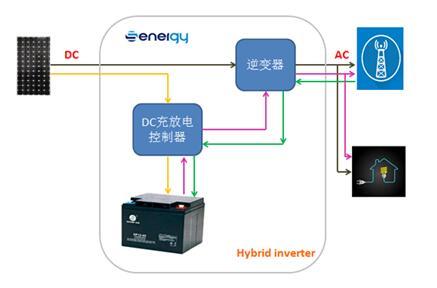

hybrid inverter-混合逆變器結構原理框架圖：
通過以上類比可以看出，UPS和儲能逆變器堪稱“同族兄弟”，都具有儲能基因，且都能為系統供電的可靠性提供有力保障。當然，它們之間也是有區別的，而且其最大差異就在應用端：UPS更多應用于數據存儲系統、醫院供電系統、科研等重要領域，并以電源備份的身份充當守護者；儲能逆變器則主要在微電網、電網調峰填谷等方面大顯身手。
未來，儲能逆變的重要性，將在移動能源、能源互聯等方面進一步凸顯。無論是UPS還是光伏儲能逆變器，都將憑借各自特性在能源互聯發展中占據一席之地。而對于光伏人來說，能參與其中，則是不可多得的榮耀！
